Фонарь водолазный БЕРИЛЛ СССР

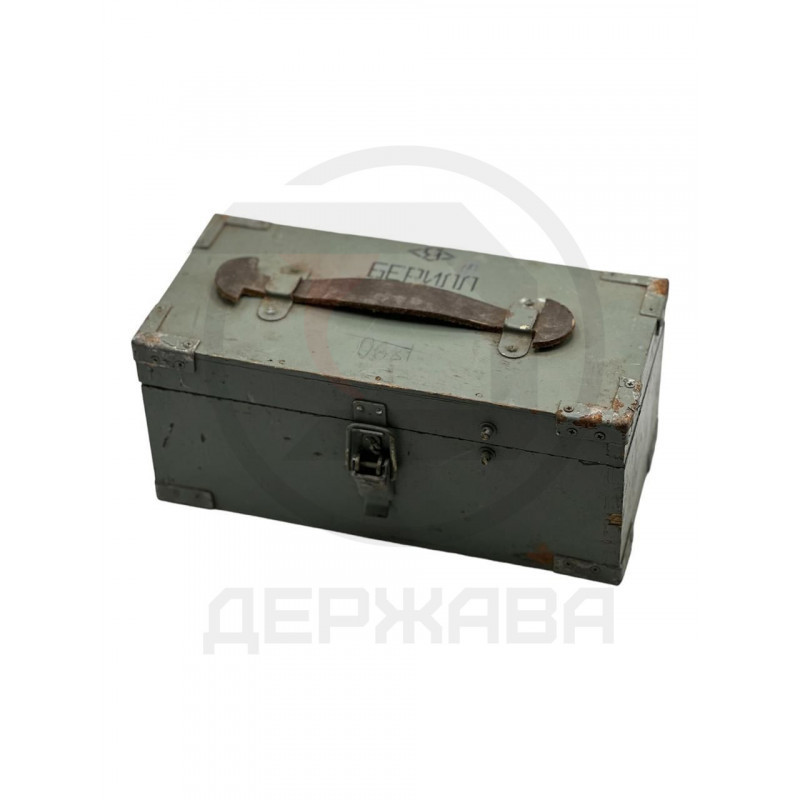

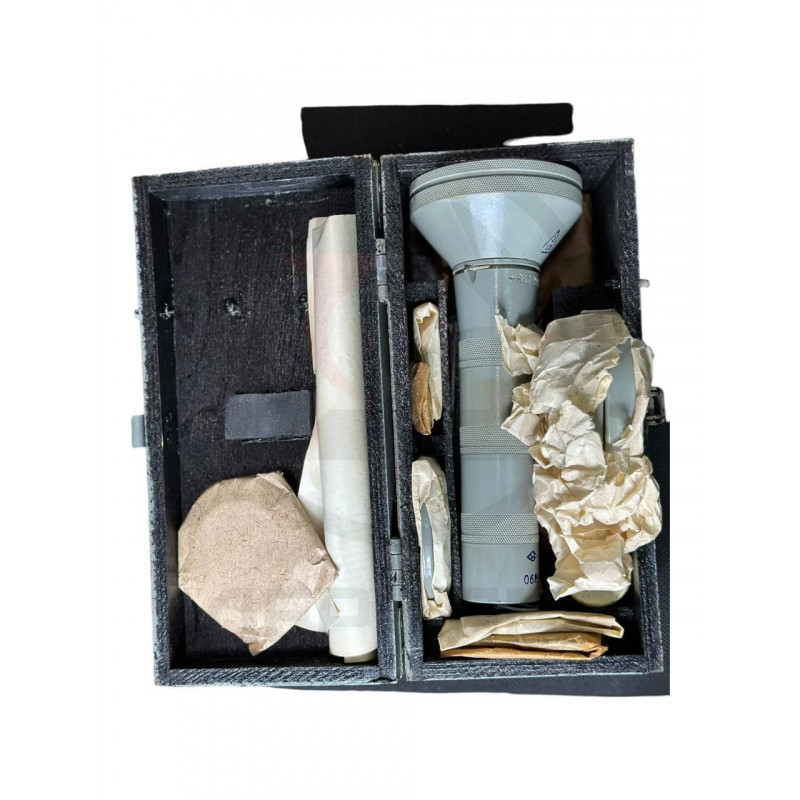

Фонарь "Берилл" предназначен для обеспечения освещения под водой на глубинах до 100 м и на воздухе, а также для сигнализации на воздухе сигналами "азбуки Морзе" красного, зеленого и белого цвета и инфракрасными лучами. Условия эксплуатации. Температура окружающей среды от минус 35 до 45°С. Нормальная относительная влажность (65 15)%. Относительная влажность окружающего воздуха (95 3)%. Внешнее гидравлическое давление до 1 МПа. Габаритные размеры фонаря, мм, не более: диаметр D - 90 длина L - 220 Габаритные размеры укладочного ящика, мм, не более - 120x142x264 Масса с элементами, кг, не более - 0,8 Включение лампы фонаря производится путем поворота второго корпуса относительно первого на четверть оборота. При дальнейшем повороте (в пределах следующей четверти) после включения происходит фокусировка оптической системы фонаря. Смещением патрона в ту или другую сторону относительно фокуса достигается расширение светового пучка с уменьшением силы света. Выключение фонаря производится поворотом второго корпуса на половину оборота относительно первого в обратном направлении. Направление поворота при включении и выключении фонаря указано стрелками на втором корпусе. Для подачи прерывистых сигналов предусмотрены жалюзи, которые надеваются на фонарь. Жалюзи состоят из корпуса, на котором расположены колпак, пружина, шток и основание с поворотными створками. Оси створок шарнирно связаны поводками со штоком. При нажатии на колпак усилие передается штоку, затем поводкам. Поводок поворачивает оси и происходит открытие створок на угол 90°. Для фиксации жалюзи на корпусе фонаря предусмотрен винт. Для подачи цветных сигналов предназначены три насадки со светофильтрами (красным, зеленым, марблитовым). Насадка с нужным фильтром с помощью пружинного замка надевается на жалюзи. Для укладки фонаря, жалюзи, насадок и ЗИП имеется специальный укладочный ящик
